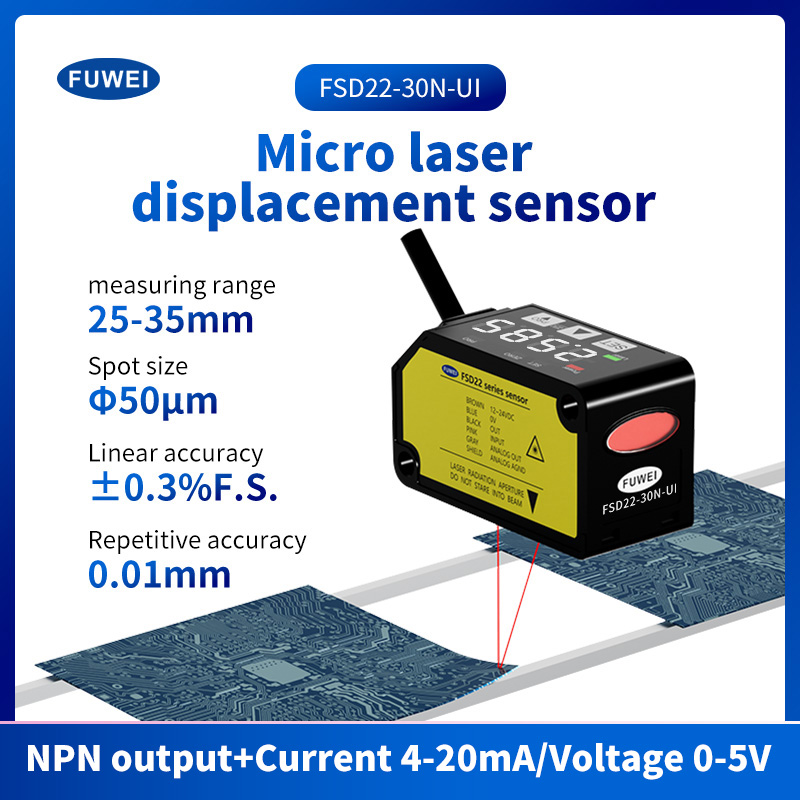

CMos type Miniature laser forskydningssensor
10 um stabil detektion
Panelintroduktion:

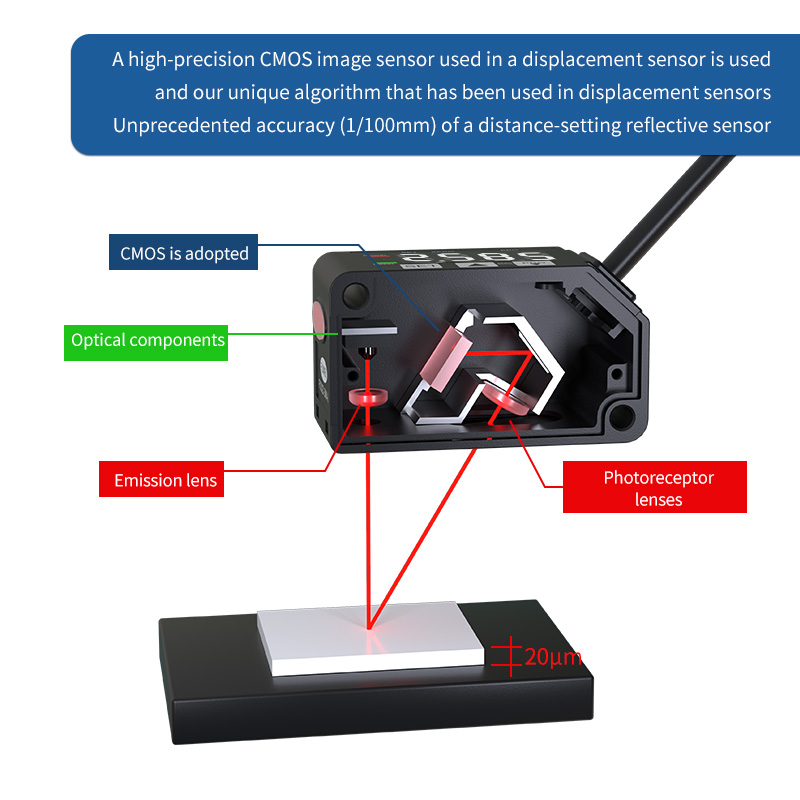

Højpræcisions CMos-billeder brugesSensor's unikke algoritme
Der bruges en højpræcision CMOS-billedsensor, der bruges i en forskydningssensor, og vores unikke algoritme, der er blevet brugt i forskydningssensorer. En hidtil uset nøjagtighed (1/100 mm) af en afstandsindstillet reflekterende sensor

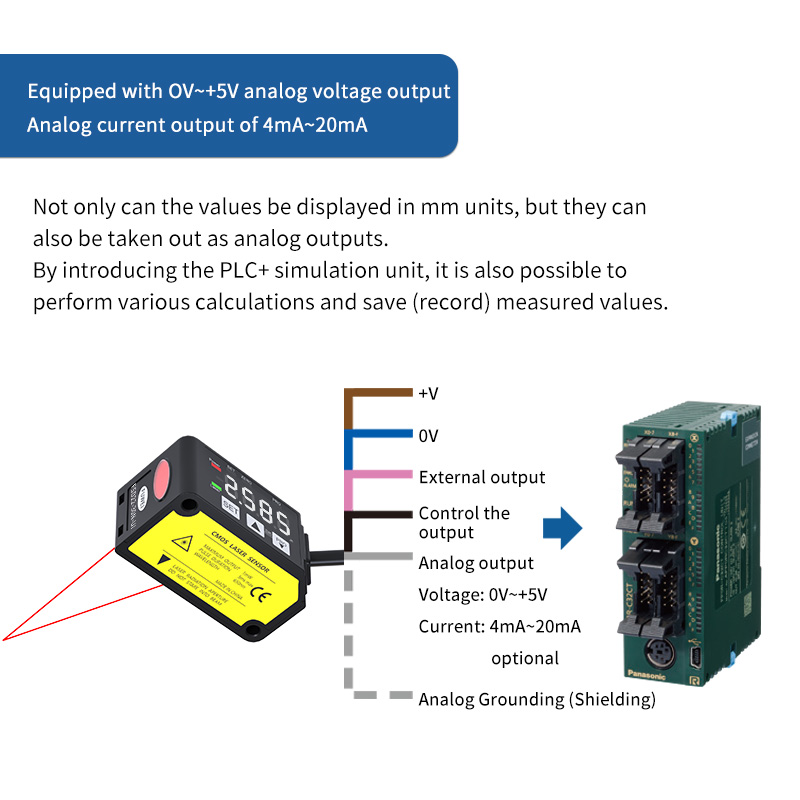

Udstyret med OV~+5V analog spændingsudgang Analog strømudgang på 4mA~20mA
Værdierne kan ikke kun vises i mm-enheder, men de kan også udtages som analoge udgange. Ved at introducere PLC+ simuleringsenheden er det også muligt at udføre forskellige beregninger og gemme (registrere) målte værdier

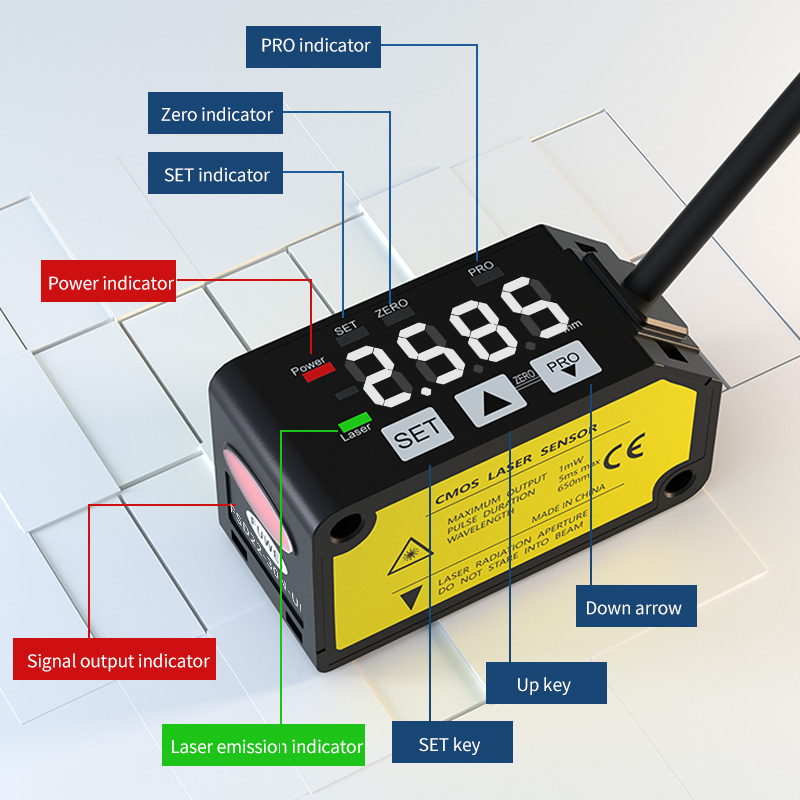

Indstil displayfunktionen
Nulstillingsfunktion
Dette er en funktion, der giver dig mulighed for at tvangsnulstille den målte værdi. Nulpunktet kan bestemmes vilkårligt. Indstil højden af det detekterede objekt til basisværdien, det kan nemt bruges ved måling af tolerancer eller ved måling af sektionsforskelle.
Udstyret med praktiske Switch-indstillingsfunktion
Når der er et detekteringsobjekt på sensorsiden, kan detektionen indstilles i henhold til baggrundsobjektets benchmarkværdi. Det er en praktisk funktion til at registrere ændringer i størrelsen af et objekt.
(Når du bruger det detekterede objekt som base)
Indstil referenceværdien på siden af baggrundsobjektet baseret på det detekterede objekt. Hold dig væk fra baggrunden Krop tid til at bruge.

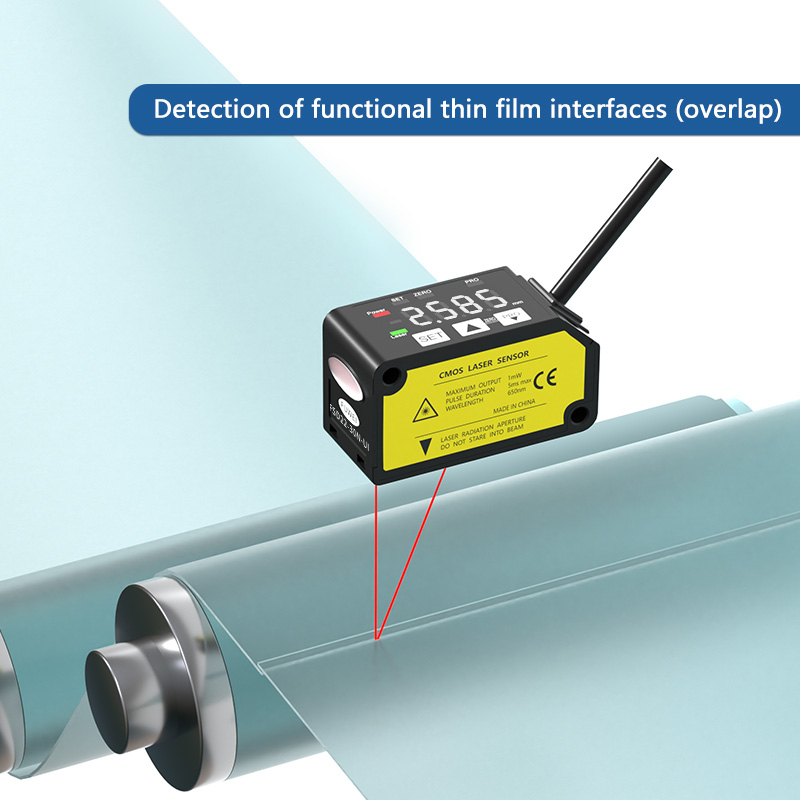

Scene applikation:
Opdag substratets skævhed
Registrer overlapning af ledningsrammer
Bedømmelse af forsiden og bagsiden af huset til elektroniske komponenter
Registrer tilstedeværelsen eller fraværet af pakninger
Dimensioner ledninger:

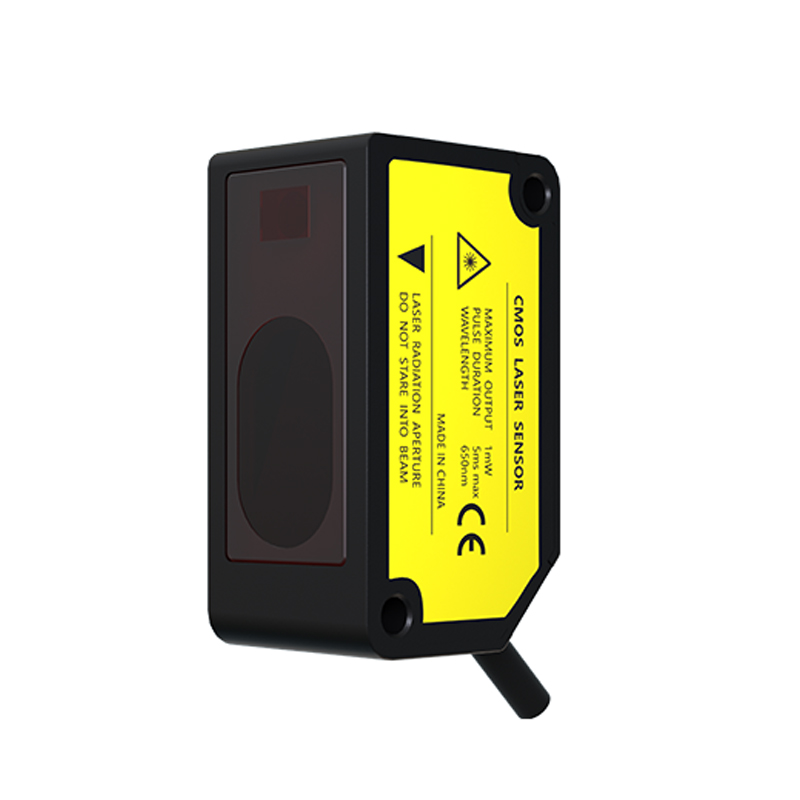

Produkt udstilling:
Parameter specifikationer:
| Type |
Måling center 30mm type |
Måling center 50mm type |
Måling center 100mm type |
Måling center 200mm type |
Måling center 400mm type |
|
| Analog+NPN udgang |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analog+PNP udgang |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Måling centerafstand |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Måleområde |
±5 mm |
±15 mm |
±35 mm |
±80 mm |
±200 mm |
|
| Bjælkediameter (note 3) |
Ca. ø50μm |
Ca. ø70μm |
Ca. ø120μm |
Ca. ø300μm |
Ca. ø500μm |
|
| Gentagelighed |
10 μm |
30 μm |
100 μm |
200 μm |
300μm (måleafstand 200 til 400 mm) 800μm (måleafstand 400 til 600 mm) |
|
| Linearitet |
±0,3 % F.S. |
±0,3 % F.S. |
±0,3 % F.S. (måleafstand 200 til 400 mm) ±0,4 % F.S. (måleafstand 400 til 600 mm) |
|||
| Temperaturkarakteristik |
0,03 % F.S./°C |
|||||
| Lyskilde |
Rød halvlederlaser klasse 2 [JIS / IEC / GB / FDA (Note 2)] Maks. output: 1mW, Emissionsspidsbølgelængde: 655nm |
|||||
| Forsyningsspænding |
12 til 24V DC ±10%, Ripple P-P 10% eller mindre |
|||||
| Strømforbrug |
40mA eller mindre (ved 24V DC-forsyningsspænding), 65mA eller mindre (ved 12V DC-forsyningsspænding) |
|||||
| Styr udgang |
NPN open-collector transistor •Maksimal synkestrøm: 50mA •Tilført spænding: 30V DC eller mindre (Mellem kontroludgang til 0V) •Residualspænding: 1,5V eller mindre (Ved 50mA synkestrøm) •Lækstrøm: 0,1 mA eller mindre |
PNP open-collector transistor •Maksimal kildestrøm: 50mA •Tilført spænding: 30V DC eller mindre (Mellem kontroludgang til +V) •Residualspænding: 1,5V eller mindre (Ved 50mA kildestrøm) •Lækstrøm: 0,1 mA eller mindre |
||||
| Kan enten lys-ON eller mørk-ON |
||||||
| Indbygget (Automatisk nulstillingstype) |
||||||
| Analog udgang |
Analog spændingsudgang |
•Udgangsområde: 0 til +5V (ved alarm: +5,2V) •Udgangsimpedans: 100Ω |
||||
| Analog strømudgang |
•Outputområde: 4 til 20mA (ved alarm: 0mA) •Belastningsimpedans: 300Ω eller mindre |
|||||
| Responstid |
Kan skiftes mellem 1,5 ms / 5 ms / 10 ms |
|||||
| Ekstern input |
NPN berøringsfri indgang •Indgangsbetingelser Ugyldig: +8 til +V DC eller åben Gyldig: 0 til +1,2V DC •Indgangsimpedans: Ca. 10kΩ |
PNP berøringsfri indgang •Indgangsbetingelser Ugyldig: 0 til +0,6V DC eller åben Gyldig: +4 til +V DC •Indgangsimpedans: Ca. 10 kΩ |
||||
| Beskyttelse |
IP67 (IEC) |
|||||
| Grad af forurening |
2 |
|||||
| Omgivelsestemperatur |
-10 til +45°C (Ingen dugkondens eller isning tilladt), Opbevaring: -20 til +60°C |
|||||
| Omgivende luftfugtighed |
35 til 85 % RF, Opbevaring: 35 til 85 % RF |
|||||
| Omgivende belysningsstyrke |
Glødelampe: Accepterende overfladebelysningsstyrke 3.000 ℓx eller mindre |
|||||
| Driftshøjde |
2.000 m eller mindre |
|||||
| Kabel |
0,2 mm2 5-leder kompositkabel, 2m langt |
|||||
| Materiale |
Kabinet: Trykstøbt aluminium, Forside: Akryl |
|||||
| Vægt |
ca. 85g (inklusive kabel) |
|||||
| Gældende standard |
Overholdelse af EMC-direktiv, FDA-standard, UL-anerkendelse |
|||||
| Bemærkninger: |
|
|
|
|
|
|
| 1) Forsyningsspænding: 24V DC, omgivelsestemperatur: +20°C, responstid: 10ms, og analog udgangsværdi for målingscenterafstand bruges til uspecificerede måleforhold. Emnet er hvid keramik. |
||||||
| 2) Dette er baseret på FDA-standarden i henhold til lasermeddelelse nr. 50 i FDA-standarden. |
||||||
| 3) Dette er størrelsen i målingens centerafstand. Disse værdier blev defineret ved at bruge 1/e2 (ca. 13,5%) af den midterste lysintensitet. På grund af læklys uden for det specificerede område kan reflektansen omkring detekteringspunktet være højere end ved punktet, og dette kan påvirke måleværdien. |
||||||
Produkt størrelse:
