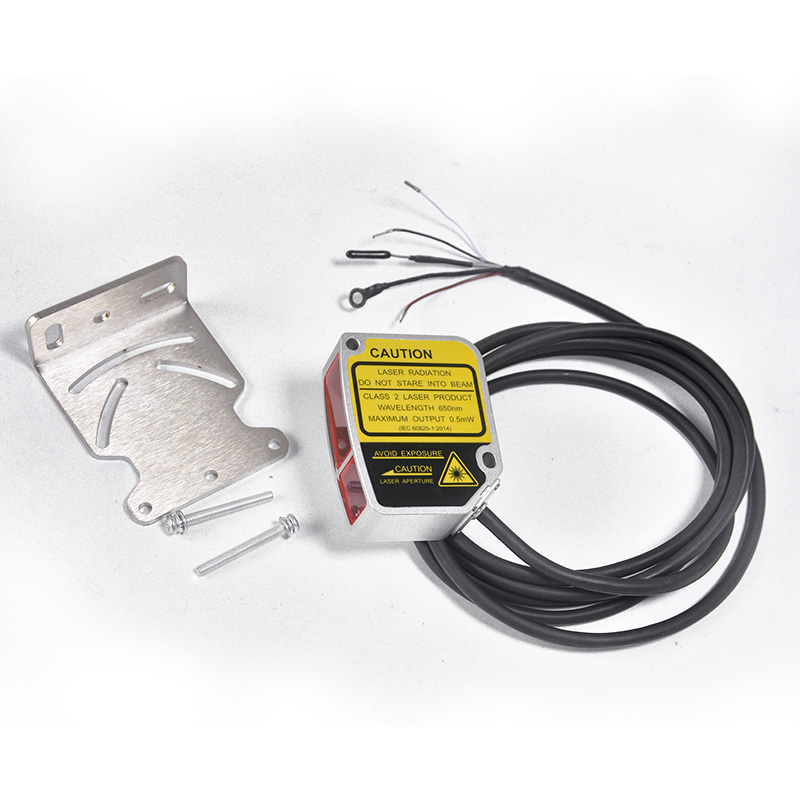

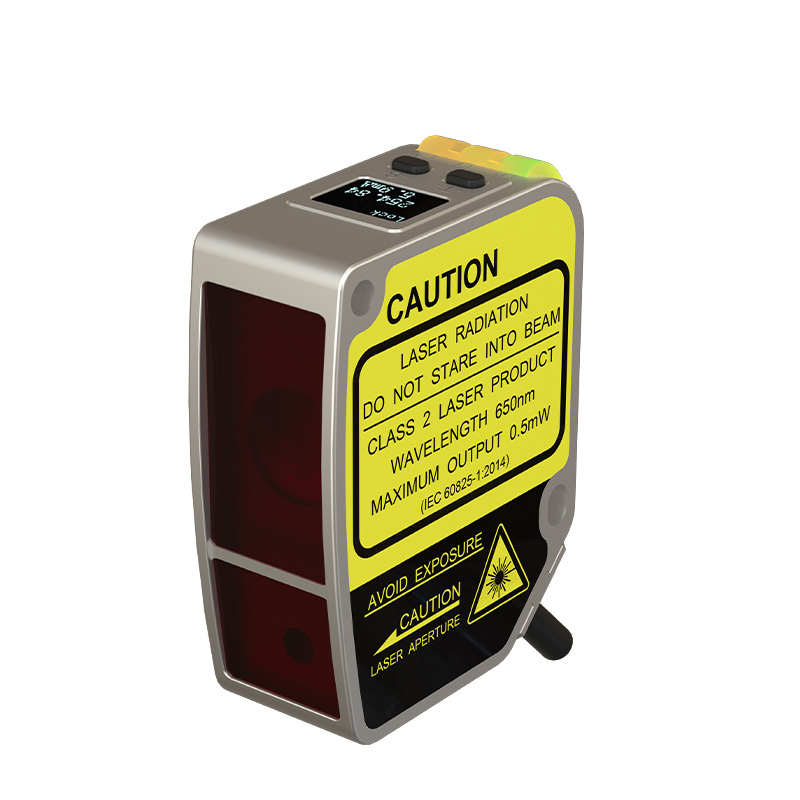

Forskydningsafstandssensor

Produktegenskaber:

Måleområde:150-1000 mm

Outputtilstand:med switching og RS485-kommunikation (understøtter ModBus-protokol)

Linearitetsnøjagtighed:± 0,3 % F.S. (150-450 mm); ± 0,6 % F.S. (450-1000 mm)

Løsning:50um ved 150mm; 2 mm ved 1000 mm

Spotstørrelse:Φ3mm ved 1000mm

Responstid:2ms/16ms/40ms kan indstilles

Omgivende lys modstand:glødelys ≥ 3.000 lux

Betjeningspanel:OLED digitalt display

Temperaturforskydning:±0,02% F.S./°C

Kraftfulde operationelle funktioner

Kraftige betjeningsfunktioner: rig rækkevidde og præcisionsmuligheder med forskellige tilstande og filtreringsindstillinger, kombineret med nulpunktsindstilling, enkeltpunkts, vinduesundervisning, simulationskortlægningsindstilling og andre funktioner. Sikre stabil og fleksibel proceskontrol og detektion.

Nøjagtig måleevne

CMOS-sensorer med høj præcision og unikke algoritmer med ultrahøj lineær nøjagtighed, opnår berøringsfri og slidfri måling.

Kan kommunikere data med enheder på øverste niveau såsom PLC

Ved hjælp af RS-485-interfacet kan op til 32 sensorer tilsluttes (hver sensor har en forskellig adresse indstillet separat), sender anmodningsmeddelelser fra PLC'en og returnerer måleværdier.

Lille laserplet

God sort og hvid farveforskel, med en pletstørrelse på kun 0,5 mm, kan nøjagtigt detektere små objekter.

Fleksible outputmetoder

Fleksibel udgangstilstand:

indbygget switch-udgang (NPN/PNP/PULL-PUSH) + analog udgang på 4,20mA eller RS-485, og understøtter MODBUS-protokol, uden behov for at forbinde til controlleren, arbejder uafhængigt, uanset om det er en PLC eller en industriel computer, den kan nemt tilsluttes direkte.

Digitalt display

Det er nemt at indstille, mens du bekræfter forskydningsmængden.

IP67

IP67 beskyttelsesstruktur kan bruges selv i miljøer med høje niveauer af fugt og støv. Et metalforingsrør indsættes i installationshullet og kan fastgøres sikkert med et moment på 0,8N·m.

Praktisk installation

Controllerens funktioner er alle integreret i sensoren, hvilket eliminerer behovet for yderligere controllere for at spare plads.

Understøtter NPN/PNP-polaritet

Ved at ændre ledningsmetoden kan et produkt være kompatibelt med begge NPN/PNP-polariteter, hvorved behovet for modelregistrering for vedligeholdelse og vedligeholdelse reduceres.

Parametre:

Tingsikker rækkevidde:150-1000 mm

Fuld rækkevidde (F5.):850 mm

Lys spot størrelse:Mellem 3mm@1000mm

Standard type: lineær nøjagtighed:±0,6 %FS.

Høj præcision type: lineær præcision:150-450 mm:±0,3%F5,450-1000mm:±0,6%F5

Gentagelsesnøjagtighed0@：100um@150mm

                                         520um@500mm

                                         4000um@1000mm

Løsning:50um@150mm

                    2000um@1000mm

Lyskildetype: Rød laser (650nm); laserklasse: Klasse II

Trykfald:<2,5V

Output 1:Digital: RS-485 (understøtter ModBus-protokol); Analog: 4...20mA (belastningsmodstand <390Ω)

Output 2:Omskiftningsmængde: PUSH-PULL/NPN/PNP og NO/NC kan indstilles

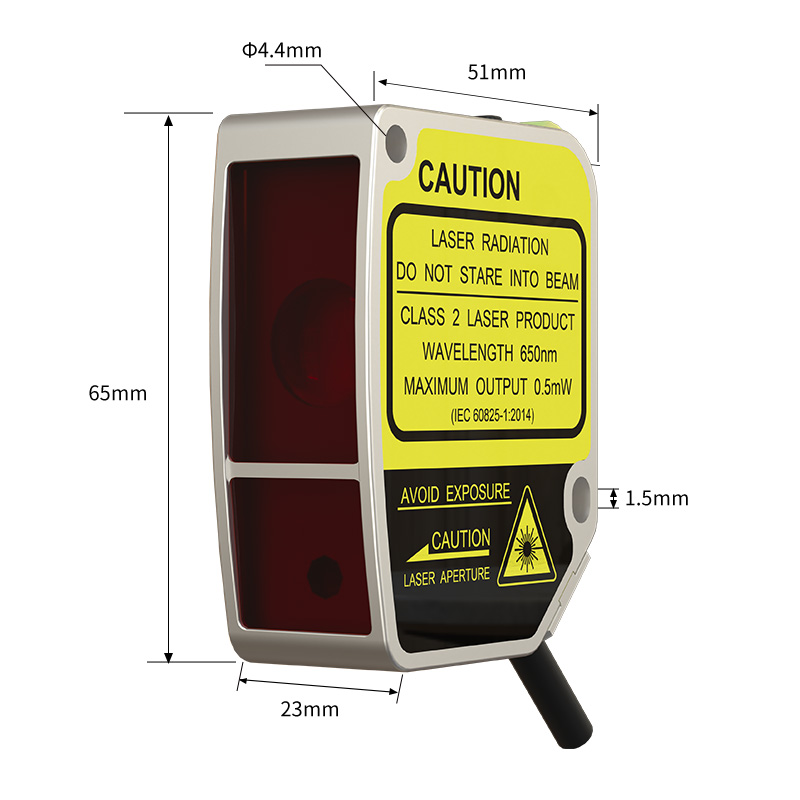

Dimension:Dimension 65mm*51mm*23mm

Respons tid:2ms/16ms/40ms Kan indstilles

Display skærm:OLED-skærm (størrelse: 14*10,7 mm)

Indikator lys:gul alarmindikation: gul LED ④
