Produktkarakteristika ：
Målingsområde: 25-35mm
Outputtilstand: med skifte og RS485 -kommunikation (Support Modbus -protokol)
Linearitetsnøjagtighed: Standard: ± 0,3% F.S. (25-35mm)
Gentagelighed: 5um
Opløsning: 2,5um
Spotstørrelse: φ0,5 mm ved 30 mm
Responstid: 2ms/16ms/40ms Indstillet
Specifikation:
|
Standardtype |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20mA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Høj præcisionstype |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20mA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Måle centerafstand |
30 mm |
50 mm |
85 mm |
|
| Måleområde |
5 mm |
15 mm |
25 mm |
|
| F.S. |
10 mm |
30 mm |
50 mm |
|
| Linearitet |
Standardtype: RS485:+0,3%FS.; 4-20MA:+0,4%fs. |
|||
| Høj præcisionstype: Rs485: ± 0,1%FS; 4-20MA: ± 0,1%F.S. |
||||
| Forsyningsspænding |
RS-485: 10..30VDC: 4 ... 20MA: 12 ... 24VDC |
|||
| Magt |
Forbrug <700mw |
|||
| Belastning |
200 mA |
|||
| Trykfald |
<2,5V |
|||
| Lyskilde |
Rød laser (650 nm); Laserniveau: Klasse 2 |
|||
| Spotstørrelse |
Medium 0,5 mm@30nm |
Medium 0,5 mm@50nm |
Medium 0,5 mm@85nm |
|

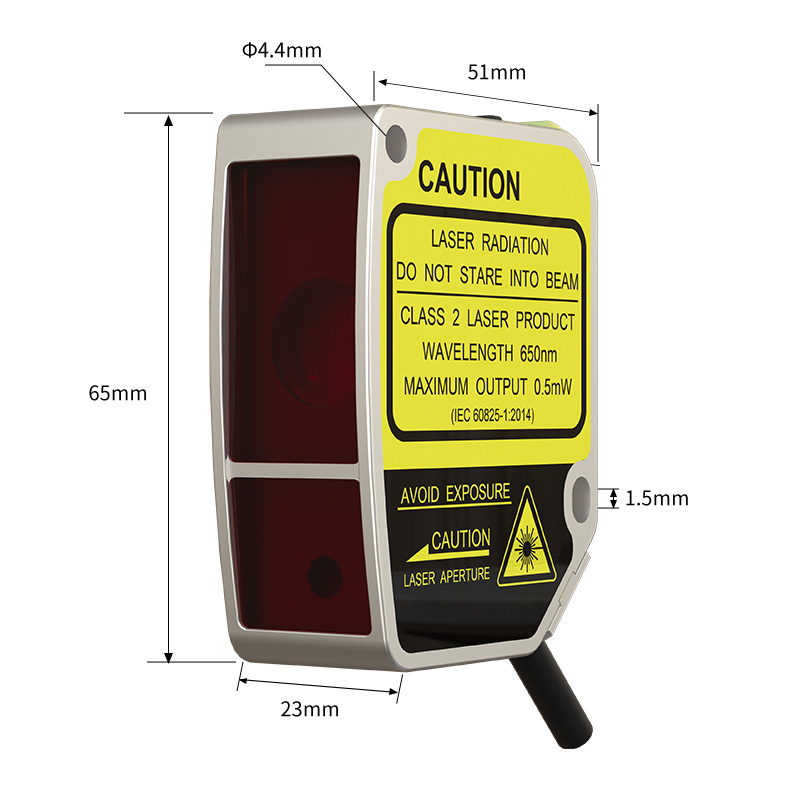

| Størrelse |
65*51*23mm |
|||
| Opløsningsforhold |
2,5um@30mm |
10um@50mm |
30um@85mm |
|
| Gentagelighed |
5um |
20um |
60um |
|
| Output1 |
Digital mængde: RS-485 (understøtter Modbus-protokol); Analog mængde: 4-20mA (belastningsmodstand <390 Ω) |
|||
| Output2 |
Skiftmængde: Push-Pull/NPN/PNP og NO/NC kan indstilles |
|||
| Afstandsindstilling |
RS-485: Knap/RS-485 indstilling; 4 ... 20MA: Nøgleindstillinger |
|||
|
Temperaturdrift |
0,08%F.S./° C. |
0,02%F.S./° C. |
0,04%fs/° C. |
|
| Responstid |
2ms/16ms/40ms kan indstilles |
|||
| Pilotlampe |
PowerIndicator: Green LED; Handlingsindikator: rød LED; Alarmindikation: Gul LED |
|||
| Vis skærmbillede |
OLED DISPAYSCREEN (størrelse: 14*10,7 mm) |
|||
| Indbyggede funktioner |
Slaveadresse og portfrekvensindstilling · Parameterforespørgsel · Vindue Teachzero Set · Produkt Selvkontrol · Udgangsindstilling · Enkelt punktundervisning Indstilling · Analoge kortindstillinger |
|||
| Beskyttelse Kredsløb |
Kortslutningsbeskyttelse, omvendt polaritetsbeskyttelse, overbelastningsbeskyttelse |
|||
| Brug Miljø |
Arbejdsrumning: -10 ~+50 ° C; Opbevaringsmiljø: -20 ~+70 ° C: Miljøhøjde: 35% ~ 85% RH (uden kondens) |
|||
|
Modstand mod Omgivende lys |
Glødelampe: <3, 000Lux |
|||
| Beskyttelsesgrad |
IP67 |
|||
| Materialekvalitet |
Shell: Aluminium; Objektivdæksel: PMAA, displaybræt: PC |
|||
| Vibrationer Modstand |
10 ~ 55Hzdual amplitude LMM, 2 timer hver i X, Y og Z Rutevrid |
|||
|
Påvirkning Modstand |
500m/s*(ca. 50 g), 3 gange hver i X, Y, Andz -retninger |
|||
| Forbindelse metode |
2m 5-core/4-core PVC-blytråd (5-core: RS-485 Output; 4-core: AnalogOutput) |
|||

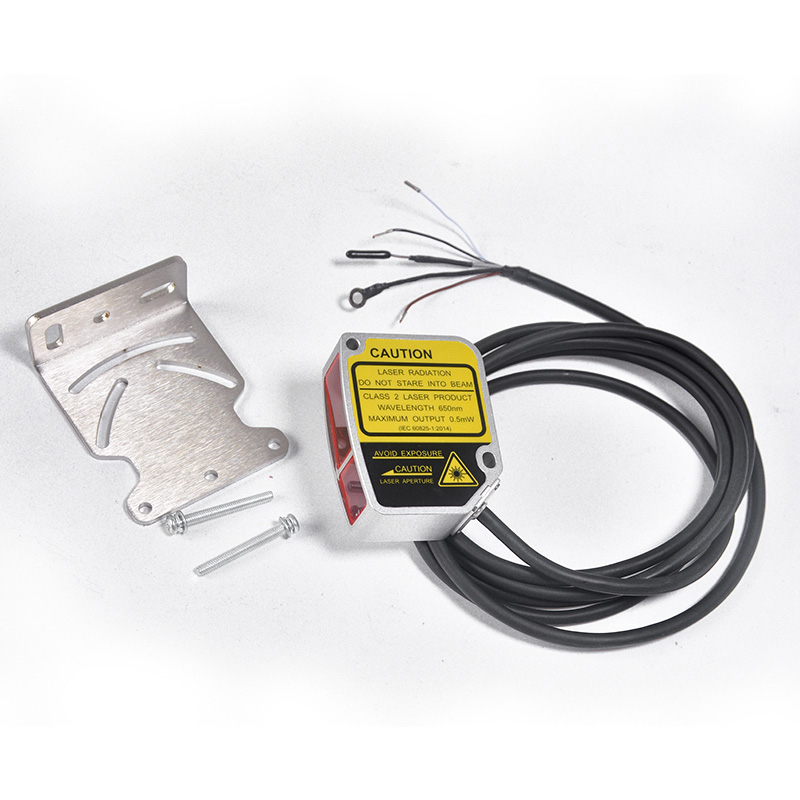

| Bilag |
M4 Skrue (længde 35 mm)*2, møtrik*2, pakning*2, installationsbeslag, brugermanual |
|||
