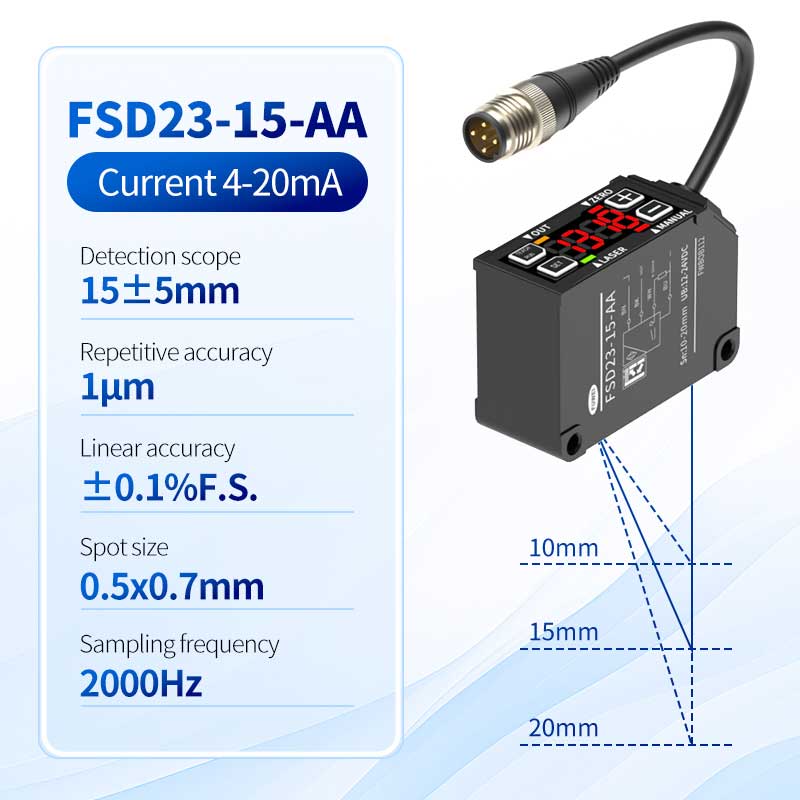

FSD23-15-AA laserfortrængningssensor
  • FSD23-15-AA laserfortrængningssensorFSD23-15-AA laserfortrængningssensor

FSD23-15-AA laserfortrængningssensor

Model:FSD23-15-AA
FSD23-15-AA laserfortrængningssensor Revolutionær ultra-lille størrelse tilpasser sig en række installationsmiljøer; Indbygget controller med 4-cifret digital display Høj ydeevne sammenlignelig med den høje ende. Gentagelighed: 1 um Industriens mindste og letteste vægt; og Nemmeste montering/afmontering på udstyr; og Letvægtsstøbt aluminiumsboliger. Undertrykker effektivt målefejl på grund af montering af forskydning og temperatur.
Send forespørgselDownload PDF
Produkt beskrivelse

FSD23-15-AA laserfortrængningssensor Performance Funktioner:

FSD23-15-AA-laserfortrængningssensoren har en revolutionær ultra-lille størrelse, der står som branchens mindste og letteste, hvilket gør det meget tilpasningsdygtigt til forskellige installationsmiljøer. Det ligger i et letvægtsstøbt aluminiumshus, det tilbyder den nemmeste montering og afmontering på udstyr, der strømline opsætningsprocesser. Udstyret med en indbygget controller og en 4-cifret digital skærm leverer den høj ydeevne sammenlignelig med avancerede modeller med en imponerende gentagelighed på 1 um. Derudover undertrykker det effektivt målefejl forårsaget af montering af forskydning og temperatursvingninger, hvilket sikrer ensartet nøjagtighed under forskellige operationelle forhold.

Specifikationer

Model

Kabel

baseret

 RS-485Correspo-Ndence


FSD23-150-RS485

M12

Prop-

ble

 Analog strømutput
 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analog spænding

produktion

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
R5-485Correspo-Ndence
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 -
Detektionsafstand (centerposition)
 15 mm
 35 mm
 100 mm
 150 mm
Detektionsområde
 ± 5 mm
 ± 15 mm
 50 mm
 100 mm
Fuld skala (F.S.)
 10 mm
 30 mm
 100 mm
 200 mm
lyskilde
 Medium*bølgelængde
 Rød diodelaser
Bølgelængde: 655 mm
Maksimal udgangseffekt
 390μW
1ww
Laserklasse
 Is/Jis
 Klasse 1
Klasse 2
FDA
 Klasse L.
Klasse ll
Spotstørrelse ※ 2
 0,45*0,8 mm
 0,6*0,7 mm
 0,50*0,55 mm
Lineær nøjagtighed
 0,1% F.S.

0,5% F.S.
Gentagelighed ※ 3
 1um
 6μm
 20um
 60 mm
Adoptionscyklus
 500μs/1000μs/4000μs/auto




Temperaturdrift

Karakteristika (referenceværdi)

 0,02%F.S./° C.
 0,05%F.S./° C.
0,08%F.S./° C.
Lys

Laserarbejdsindikator (grøn) /nulindstillingsindikator (rød) /skifteudgangsindikator

(Orange) /Mode Indikator (rød)
Ekstern inputfunktion

RS485 -modeller såsom laser off, fjernundervisning, prøvehold, enkelt puls -trigger

og nul nulstilling har ikke eksterne input -funktioner
Analog output
 Analog strømtype
 Outputet er 4 ~ 20 mA, og den tilladte belastningsmodstand er 300Ω eller mindre
Analog spændingstype
 Outputet er 0 ~ 10V, og outputimpedansen er 100Ω
Skift output ※ 5
 Åben samlerudgang (NPN/PNP Switchable) Max 100MA/DC30Vresidual Voltage1.8V
Forsyningsspænding
 Analog strøm/-485 Kommunikationstype: DC12-24V+10%; Analog spændingstype: DC18-24V ± 10%
Nuværende forbrug ※ 4
 700 mA eller mindre
Pluggbare stik
 M12 5-PIN-stik (med 300 mm kabel)
Beskyttelseskredsløb
 Beskyttelse af omvendt forbindelser, overstrømsbeskyttelse
Miljøparametre
 Beskyttelsesgrad
 IP67 (inklusive kabelstik)
Brug AmbientTemperature/Fugtighed
 -10 ~ 50/35-85%RH (ingen kondens/glasur)
Omgivende belysning
 Sollys: 20.000 Lxorless/glødende: 3.000 LX eller mindre10
Vibrationsmodstand
 10 ~ 55Hz dobbelt amplitude 1,5 mm x, y, z retninger i 2 timer hver
Konsekvensmodstand
 500 m/s² (ca.50 g) 3 gange i hver af x-, y- og z -retninger
Materiale

Hus: Die-Cast Aluminium Lens Board: PPSU Display Board: Pet Cable: Oil-resistente PVC
vægt

Ca. 60 g (inklusive kabel)




Hot Tags: FSD23-15-AA høj præcision laserfortrængningssensor, Kina, producent, leverandør, fabrik, køb rabat, køb, tilpasset
