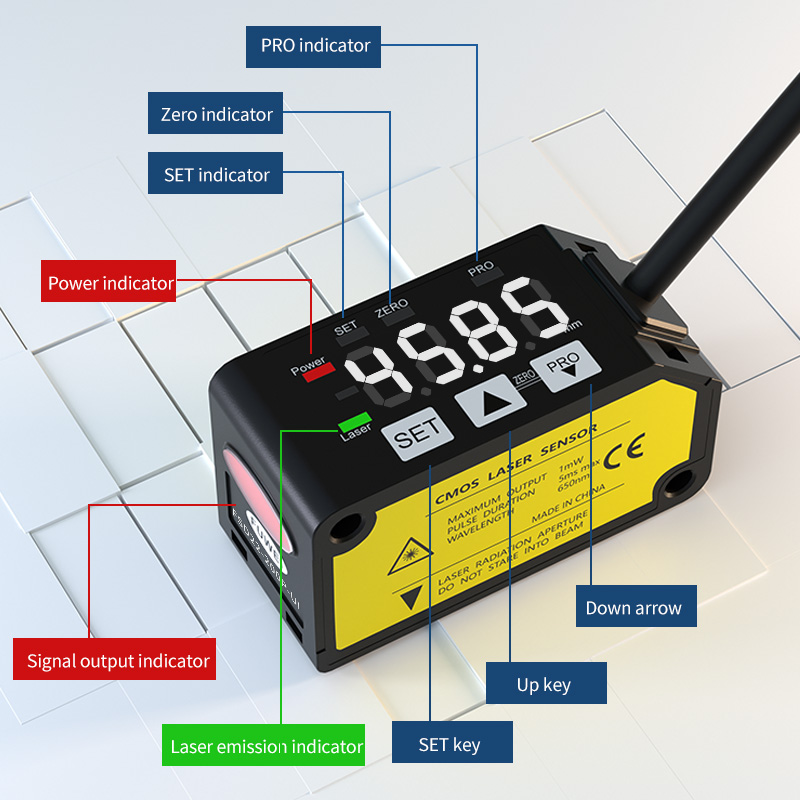

Produktkarakteristika ：
Delnummer ： FSD22-200P-UI
Målcenterafstand ： 200 mm
Måleområde ： ± 80 mm
Linearitet: ± 0,3%F.S.
Strålediameter ： Ø300μm
Gentagelighed ： 200μm
Kontrol output ： PNP
Forsyningsspænding ： 12 til 24V DC ± 10%
Analog spændingsudgang ： Outputområde: 0 til +5V (ved alarm: +5,2V)
Analog strøm Output ： Output Område: 4 til 20 mA (ved alarm: 0mA)
Responstid ： Skiftes mellem 1,5ms / 5ms / 10ms
Beskyttelse ： IP67
Omgivelsestemperatur ： -10 til +45 ° C (ingen dugkondensation eller glasur tilladt), opbevaring: -20 til +60 ° C
Kabel: 0,2 mm2 5-kerne sammensat kabel, 2 m langt
Når der er et detektionsobjekt på sensorsiden, indstilles detektionskanken i henhold til baggrundsobjektbenchmark -værdien. Det er en praktisk funktion til at detektere ændringer i størrelsen på et objekt.
(Når du bruger det detekterede objekt som basen)
Indstil referenceværdien på siden af baggrundsobjektet baseret på det tedeterede objekt. Hold dig væk fra baggrundskroppen tid til brug.
Parameterspecifikationer ：
| Type |
Måling Center 30 mm type |
Måling Center 50 mm type |
Måling Center 100 mm type |
Måling Center 200 mm type |
Måling Center 400 mm type |
|
| Analog+NPN -output |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analog+PNP -output |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Måling af afstand af midt |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Måleområde |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Strålediameter (note 3) |
Ca. Ø50μm |
Ca. Ø70μm |
Ca. Ø120μm |
Ca. Ø300μm |
Ca. Ø500μm |
|
| Gentagelighed |
10 mm |
30 mm |
100 mm |
200 mm |
300μm (måleafstand 200 til 400 mm) 800μm (måleafstand 400 til 600 mm) |
|
| Linearitet |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (måleafstand 200 til 400 mm) ± 0,4%F.S. (måleafstand 400 til 600 mm) |
|||
| Temperaturegenskab |
0,03%F.S./° C. |
|||||
| Lyskilde |
Rød halvlederlaserklasse 2 [JIS / IEC / GB / FDA (note 2)] Maks. Output: 1MW, Emission Peak Bølgelængde: 655nm |
|||||
| Forsyningsspænding |
12 til 24V DC ± 10%, Ripple P-P 10% eller derunder |
|||||
| Strømforbrug |
40mA eller mindre (ved 24V DC forsyningsspænding), 65MA eller mindre (ved 12V DC forsyningsspænding) |
|||||
| Kontrol output |
NPN Open-Collector Transistor • Maksimal vaskestrøm: 50 mA • Anvendt spænding: 30V DC eller mindre (Mellem kontroludgang til 0V) • Restspænding: 1,5V eller mindre (Ved 50 mA Sink strøm) • Lækage strøm: 0,1 mA eller mindre |
PNP Open-Collector Transistor • Maksimal kildestrøm: 50 mA • Anvendt spænding: 30V DC eller mindre (Mellem kontroludgang til +v) • Restspænding: 1,5V eller mindre (Ved 50 mAs kildestrøm) • Lækage strøm: 0,1 mA eller mindre |
||||
| Switchable enten lys eller mørk-on |
||||||
| Inkorporeret (Auto Reset Type) |
||||||
| Analog output |
Analog spændingsudgang |
• Outputområde: 0 til +5V (ved alarm: +5.2V) • Outputimpedans: 100Ω |
||||
| Analog strømudgang |
• Outputområde: 4 til 20 mA (ved alarm: 0mA) • Belastningsimpedans: 300Ω eller mindre |
|||||
| Responstid |
Skiftes mellem 1,5ms / 5ms / 10ms |
|||||
| Ekstern input |
NPN ikke-kontaktindgang • Inputbetingelser Ugyldigt: +8 til +V DC eller åben Gyldig: 0 til +1,2V DC • Inputimpedans: ca. 10 kΩ |
PNP ikke-kontaktindgang • Inputbetingelser Ugyldigt: 0 til +0,6V DC eller åben Gyldig: +4 til +V DC • Inputimpedans: ca. 10 kΩ |
||||
| Beskyttelse |
IP67 (IEC) |
|||||
| Forureningsgrad |
2 |
|||||
| Omgivelsestemperatur |
-10 til +45 ° C (ingen dugkondensation eller glasur tilladt), opbevaring: -20 til +60 ° C |
|||||
| Omgivelsesfugtighed |
35 til 85% RH, opbevaring: 35 til 85% RH |
|||||
| Omgivende belysning |
Glødelampe: Acceptance Surface Illuminance 3.000ℓx eller mindre |
|||||
| Driftshøjde |
2.000 m eller mindre |
|||||
| Kabel |
0,2 mm2 5-core kompositkabel, 2 m langt |
|||||
| Materiale |
Indkapsling: Aluminium Die-Cast, Front Cover: Acrylic |
|||||
| Vægt |
ca. 85 g (inklusive kabel) |
|||||
| Relevant standard |
EMC -direktivets overholdelse, FDA Standard, UL -anerkendelse |
|||||
| Bemærkninger: |
|
|
|
|
|
|
| 1) Forsyningsspænding: 24V DC, omgivelsestemperatur: +20 ° C, responstid: 10ms og analog outputværdi af målecenterafstand bruges til uspecificerede målebetingelser. Emnet er hvid keramik. |
||||||
| 2) Dette er baseret på FDA -standarden i henhold til lasermeddelelsen nr. 50 i FDA -standarden. |
||||||
| 3) Dette er størrelsen i målecentrets afstand. Disse værdier blev defineret ved anvendelse af 1/E2 (ca. 13,5%) af centerlysintensiteten. På grund af lækagelys uden for det specificerede område kan reflektansen omkring detekteringspunktet være højere end på det tidspunkt, og dette kan påvirke måleværdien. |
||||||
