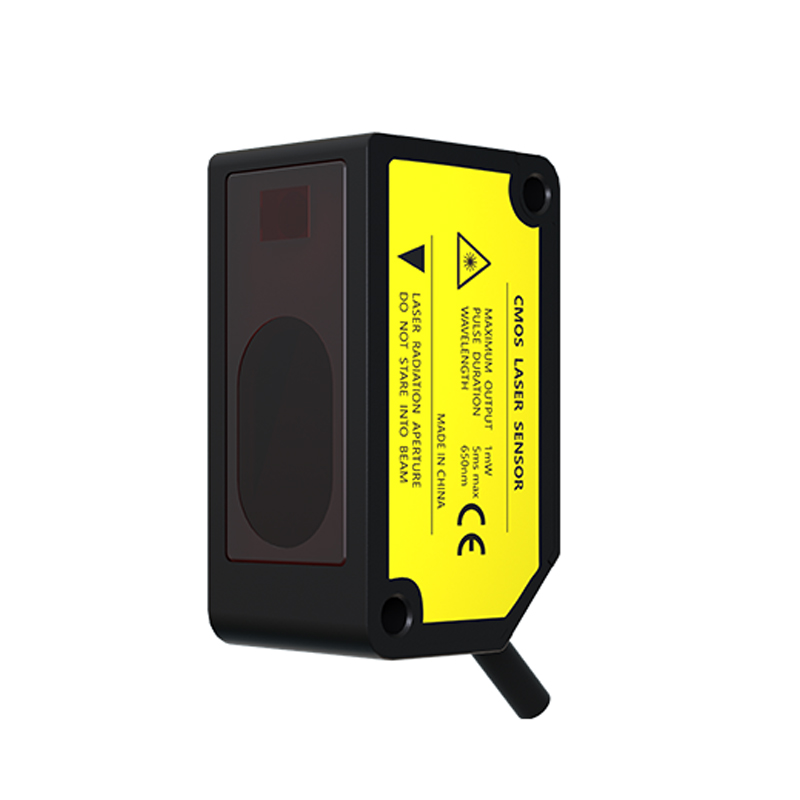

Produktkarakteristika ：
Delnummer ： FSD22-400P-UI
Målcenterafstand ： 400 mm
Måleområde ： ± 200 mm
Gentagelighed ： 300μm (måleafstand 200 til 400 mm)
800μm (måleafstand 400 til 600 mm)
Linearitet ： ± 0,3%F.S. (måleafstand 200 til 400 mm)
± 0,4%F.S. (måleafstand 400 til 600 mm)
Strålediameter ： Ca. Ø500μm
Kontrol output ： PNP
Forsyningsspænding ： 12 til 24V DC ± 10%, Ripple P-P 10% eller mindre
Analog spændingsudgang ： Outputområde: 0 til +5V (ved alarm: +5,2V)
Analog strøm Output ： Output Område: 4 til 20 mA (ved alarm: 0mA)
Responstid ： Skiftes mellem 1,5ms / 5ms / 10ms
Beskyttelse ： IP67
Omgivelsestemperatur ： -10 til +45 ° C (ingen dugkondensation eller glasur tilladt), opbevaring: -20 til +60 ° C
Kabel: 0,2 mm2 5-kerne sammensat kabel, 2 m langt
Parameterspecifikationer ：
| Type |
Måling Center 30 mm type |
Måling Center 50 mm type |
Måling Center 100 mm type |
Måling Center 200 mm type |
Måling Center 400 mm type |
|
| Analog+NPN -output |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analog+PNP -output |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Måling af afstand af midt |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Måleområde |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Strålediameter (note 3) |
Ca. Ø50μm |
Ca. Ø70μm |
Ca. Ø120μm |
Ca. Ø300μm |
Ca. Ø500μm |
|
| Gentagelighed |
10 mm |
30 mm |
100 mm |
200 mm |
300μm (måleafstand 200 til 400 mm) 800μm (måleafstand 400 til 600 mm) |
|
| Linearitet |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (måleafstand 200 til 400 mm) ± 0,4%F.S. (måleafstand 400 til 600 mm) |
|||
| Temperaturegenskab |
0,03%F.S./° C. |
|||||
| Lyskilde |
Rød halvlederlaserklasse 2 [JIS / IEC / GB / FDA (note 2)] Maks. Output: 1MW, Emission Peak Bølgelængde: 655nm |
|||||
| Forsyningsspænding |
12 til 24V DC ± 10%, Ripple P-P 10% eller derunder |
|||||
| Strømforbrug |
40mA eller mindre (ved 24V DC forsyningsspænding), 65MA eller mindre (ved 12V DC forsyningsspænding) |
|||||
| Kontrol output |
NPN Open-Collector Transistor • Maksimal vaskestrøm: 50 mA • Anvendt spænding: 30V DC eller mindre (Mellem kontroludgang til 0V) • Restspænding: 1,5V eller mindre (Ved 50 mA Sink strøm) • Lækage strøm: 0,1 mA eller mindre |
PNP Open-Collector Transistor • Maksimal kildestrøm: 50 mA • Anvendt spænding: 30V DC eller mindre (Mellem kontroludgang til +v) • Restspænding: 1,5V eller mindre (Ved 50 mAs kildestrøm) • Lækage strøm: 0,1 mA eller mindre |
||||
| Switchable enten lys eller mørk-on |
||||||
| Inkorporeret (Auto Reset Type) |
||||||

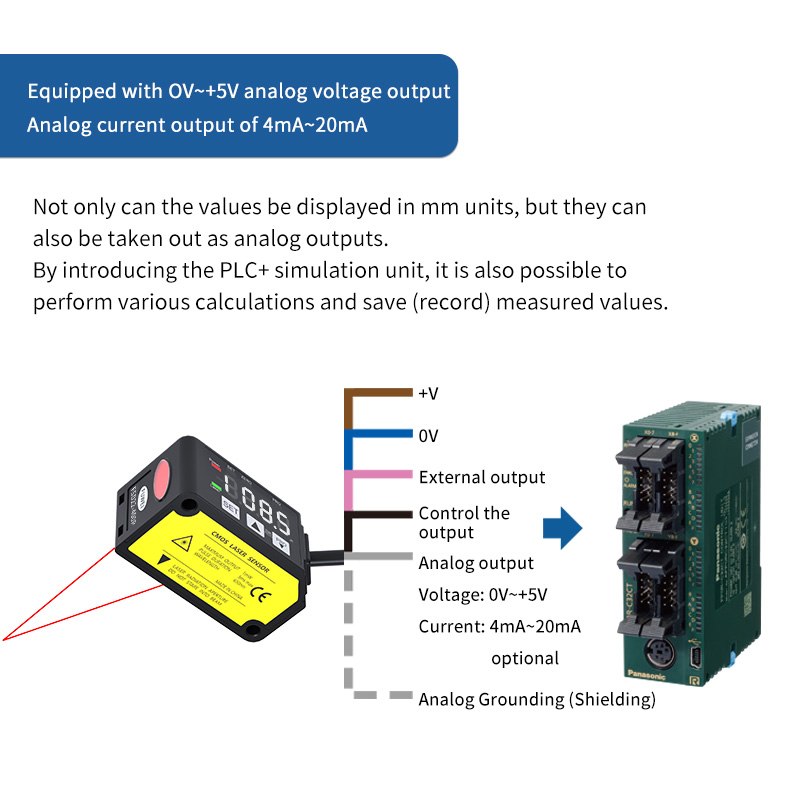

| Analog output |
Analog spændingsudgang |
• Outputområde: 0 til +5V (ved alarm: +5.2V) • Outputimpedans: 100Ω |
||||
| Analog strømudgang |
• Outputområde: 4 til 20 mA (ved alarm: 0mA) • Belastningsimpedans: 300Ω eller mindre |
|||||
| Responstid |
Skiftes mellem 1,5ms / 5ms / 10ms |
|||||
| Ekstern input |
NPN ikke-kontaktindgang • Inputbetingelser Ugyldigt: +8 til +V DC eller åben Gyldig: 0 til +1,2V DC • Inputimpedans: ca. 10 kΩ |
PNP ikke-kontaktindgang • Inputbetingelser Ugyldigt: 0 til +0,6V DC eller åben Gyldig: +4 til +V DC • Inputimpedans: ca. 10 kΩ |
||||
| Beskyttelse |
IP67 (IEC) |
|||||
| Forureningsgrad |
2 |
|||||
| Omgivelsestemperatur |
-10 til +45 ° C (ingen dugkondensation eller glasur tilladt), opbevaring: -20 til +60 ° C |
|||||
| Omgivelsesfugtighed |
35 til 85% RH, opbevaring: 35 til 85% RH |
|||||
| Omgivende belysning |
Glødelampe: Acceptance Surface Illuminance 3.000ℓx eller mindre |
|||||
| Driftshøjde |
2.000 m eller mindre |
|||||
| Kabel |
0,2 mm2 5-core kompositkabel, 2 m langt |
|||||
| Materiale |
Indkapsling: Aluminium Die-Cast, Front Cover: Acrylic |
|||||
| Vægt |
ca. 85 g (inklusive kabel) |
|||||
| Relevant standard |
EMC -direktivets overholdelse, FDA Standard, UL -anerkendelse |
|||||
| Bemærkninger: |
|
|
|
|
|
|
| 1) Forsyningsspænding: 24V DC, omgivelsestemperatur: +20 ° C, responstid: 10ms og analog outputværdi af målecenterafstand bruges til uspecificerede målebetingelser. Emnet er hvid keramik. |
||||||
| 2) Dette er baseret på FDA -standarden i henhold til lasermeddelelsen nr. 50 i FDA -standarden. |
||||||
| 3) Dette er størrelsen i målecentrets afstand. Disse værdier blev defineret ved anvendelse af 1/E2 (ca. 13,5%) af centerlysintensiteten. På grund af lækagelys uden for det specificerede område kan reflektansen omkring detekteringspunktet være højere end på det tidspunkt, og dette kan påvirke måleværdien. |
||||||
