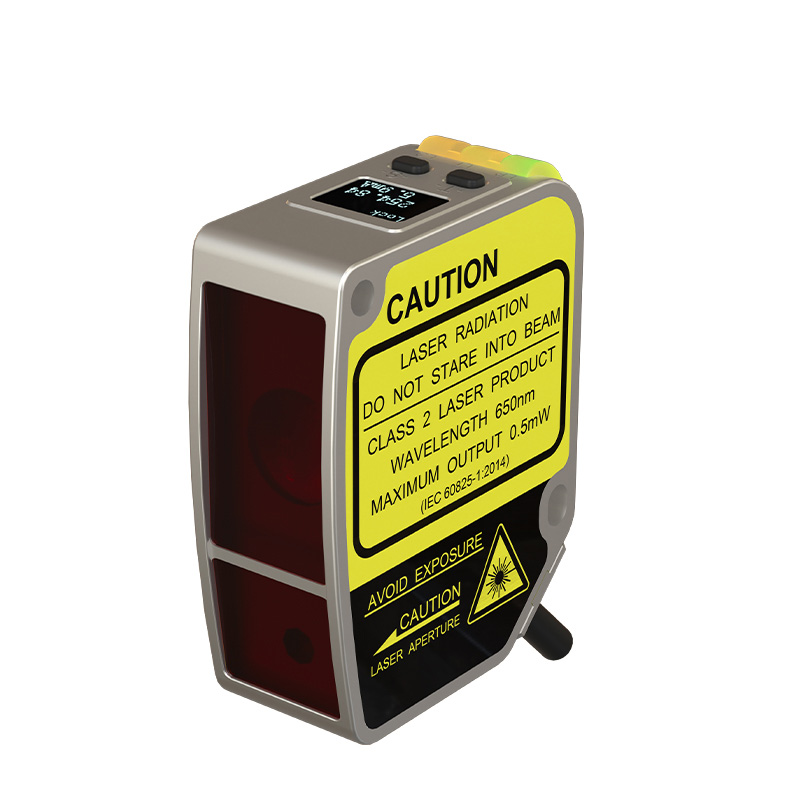

Forskydningsmålingssensor

Produktegenskaber:

Måleområde: 25-35mm

Udgangstilstand: med switching, strøm 4-20mA

Linearitetsnøjagtighed: ±0,4 % F.S. (25-35 mm)

Gentagelighed: 5 um

Opløsning: 2,5 um

Pletstørrelse: Φ0,5 mm ved 30 mm

Svartid: 2ms/16ms/40ms kan indstilles

Modstandsdygtighed over for omgivende lys: glødelys ≥ 3.000 lux

Betjeningspanel: OLED digitalt display

Temperaturdrift: ±0,02% F.S./°C

Nøjagtig måleevne

Højpræcisions CMOS-sensorer og unikke algoritmer, med ultrahøj lineær nøjagtighed, opnår ikke-kontakt og slidfri måling.

Lille laserplet

God sort og hvid farveforskel, med en pletstørrelse på kun 0,5 mm, kan nøjagtigt detektere små objekter.

Kraftfulde operationelle funktioner

Kraftige betjeningsfunktioner: rig rækkevidde og præcisionsmuligheder med forskellige tilstande og filtreringsindstillinger, kombineret med nulpunktsindstilling, enkeltpunkts, vinduesundervisning, simulationskortlægningsindstilling og andre funktioner. Sikre stabil og fleksibel proceskontrol og detektion.

Digitalt display

Det er nemt at indstille, mens du bekræfter forskydningsmængden.

IP67

IP67 beskyttelsesstruktur kan bruges selv i miljøer med høje niveauer af fugt og støv. Et metalforingsrør indsættes i installationshullet og kan fastgøres sikkert med et moment på 0,8N·m.

Praktisk installation

Controllerens funktioner er alle integreret i sensoren, hvilket eliminerer behovet for yderligere controllere for at spare plads.

Understøtter NPN/PNP-polaritet

Ved at ændre ledningsmetoden kan et produkt være kompatibelt med begge NPN/PNP-polariteter, hvorved behovet for modelregistrering for vedligeholdelse og vedligeholdelse reduceres.

Specifikation

Mål centerafstand:30 mm

Måleområde:5 mm

FS.:10 mm

Linearitet:Standardtype: RS485:±0,3%FS.; 4-20mA:+0,4 %F.S.

                 Højpræcisionstype: RS485:+0,1%F.S.: 4-20mA:+0,1%FS

forsyningsspænding:RS-485: 10...30VDC: 4...20mA: 12...24VDC

Strømforbrug:<700mW

BELASTNING:200mA

Trykfald:<2,5V

Lyskilde:Rød laser (650nm); Laserniveau: Klasse 2

Pletstørrelse:0,5 mm ved 30 nm

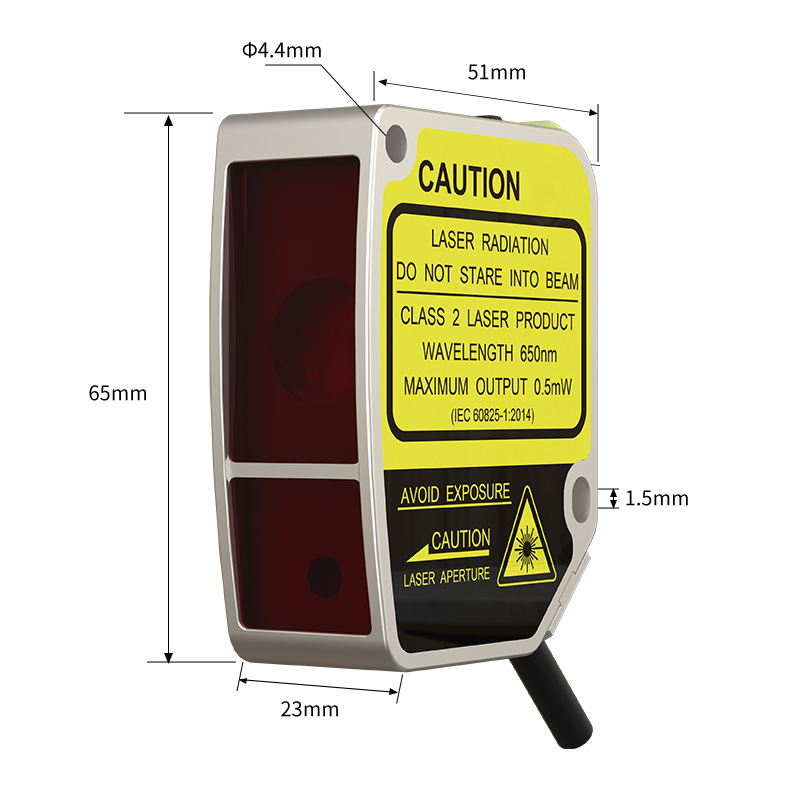

Størrelse:65*51*23 mm

Løsning:2,5 um@30 mm

 Gentagelsesforhold:5 um

Output 1:Digital mængde: RS-485 (understøtter ModBus-protokol); Analog mængde: 4-20mA (belastningsmodstand < 390 Ω)

Output 2:Omskiftningsmængde: PUSH-PULL/NPN/PNP og NO/NC kan indstilles
