Redler FSD26 laserfortrængningssensor industrielle inspektionsstandarder med mikronniveau præcision?

Inden for præcisionsproduktion kan en fejl på kun 0,1 millimeter gøre et produkt ubrugelige, og traditionelle målemetoder opfylder ofte ikke de strenge krav i den moderne industri. Fuwei Electronic Technology's nyligt lanceredeFSD26 LaserfortrængningssensorLeverer et revolutionerende gennembrud i industriel inspektion med sin ultrahøj lineære nøjagtighed på ± 0,1% F.S. og gentagelighed på op til 2 um.

Enestående ydeevne, præcis måling uden blinde pletter

FSD26 -serien tilbyder et bredt måleområde fra 26 millimeter til 294,98 millimeter, der dækker inspektionsbehovene for alt fra små elektroniske komponenter til store mekaniske dele. Dens kernefordel ligger i dens gennembrudsmålingsnøjagtighed - lineær nøjagtighed så høj som ± 0,1% F.S. I FSD26-30-AR-modellen når lineær nøjagtighed endda ± 0,008 millimeter.

Sensoren bruger en 655nm rød laserlyskilde med en pletdiameter så lille som 80 × 180μm (nær End) kombineret med en maksimal prøveudtagningsfrekvens på 3 kHz, hvilket muliggør præcis indfangning af små forskydningsændringer i højhastighedsbevægende genstande. Uanset om det er til realtidsovervågning af rullemateriale, der er resterende mængder eller præcis måling af substratkrøllet, giver FSD26 pålidelig datastøtte.

Kompakt design, udmærker sig i begrænsede rum

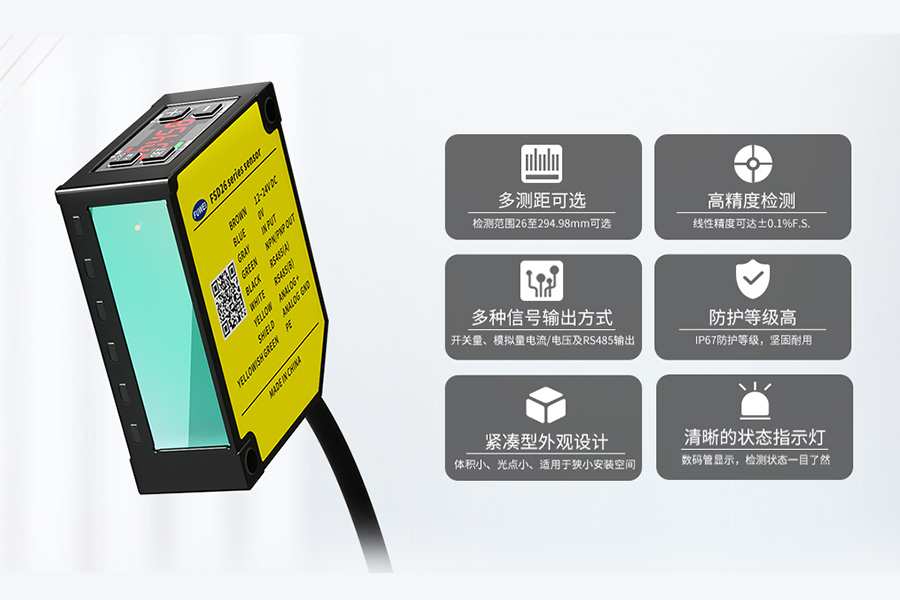

I industrielle omgivelser er installationsrummet ofte begrænset. FSD26 har et kompakt design (60 × 50 × 22 mm) med en samlet vægt på kun 120 gram (inklusive kabler), hvilket gør det lettere end sammenlignelige produkter. Dets miniaturiserede design tillader problemfri integration i begrænsede rum såsom robotarme og automatiserede produktionslinjer.

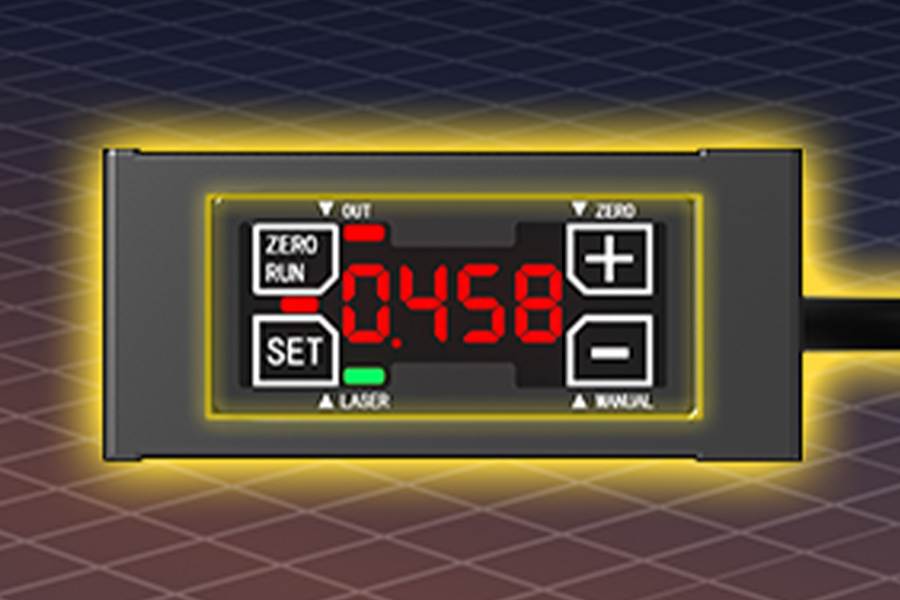

Det ultra-små lette pletdesign ved sensorens frontend muliggør præcis måling af små mål, hvilket udfører usædvanligt godt i applikationer, såsom detektering af indsættelsesdybden i kolonne til præcisionsvejledning. Den firecifrede LED-skærm kombineret med fire knapper giver mulighed for multifunktionelle, enkle indstillinger, hvilket sikrer intuitiv og praktisk betjening.

Alsidig output, stabil drift i industrielle miljøer

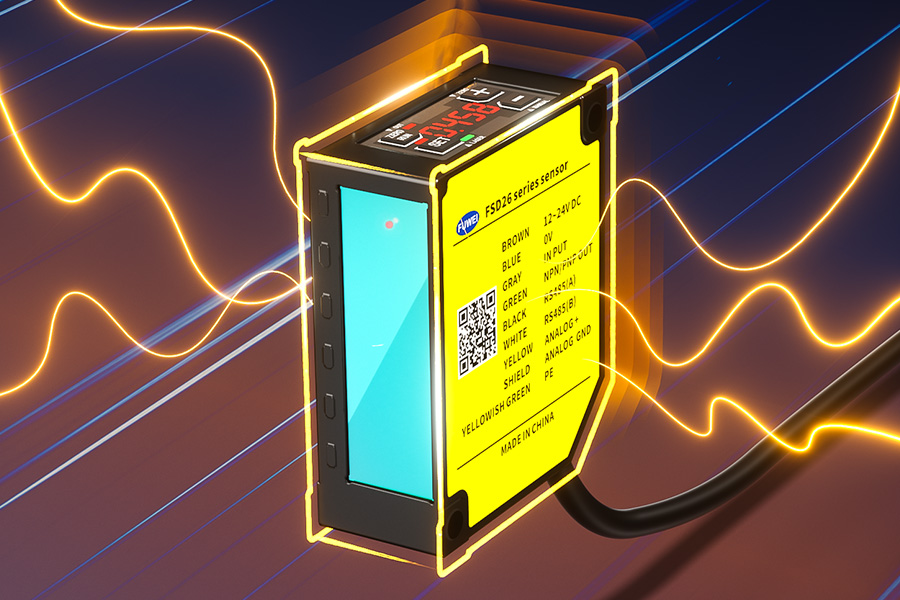

FSD26 tilbyder flere signaludgangsmuligheder til at imødekomme forskellige industrielle applikationskrav:

Skift output: NPN og PNP skiftes for at imødekomme forskellige PLC -interface -krav

Analog output: 4-20MA strøm eller 0-10V spænding, der kan vælges, der passer til forskellige kontrolsystemer

Digital kommunikation: RS485-interface (understøtter Modbus RTU-protokol) med adresserbar netværkskapacitet til multisensor-netværksovervågning

I barske industrielle miljøer har FSD26 en IP67 -beskyttelsesvurdering, der effektivt modstår støv og vandindtrængning. Det har bestået 10-55Hz vibrationstest og 50G-choktestning, hvilket opretholder stabil drift, selv i miljøer med høj vibration, såsom bilproduktion og metalbehandling.

Bred applikationsområde, alsidig intelligent detektion

Inden for industriel automatisering demonstrerer FSD26 stærk tilpasningsevne:

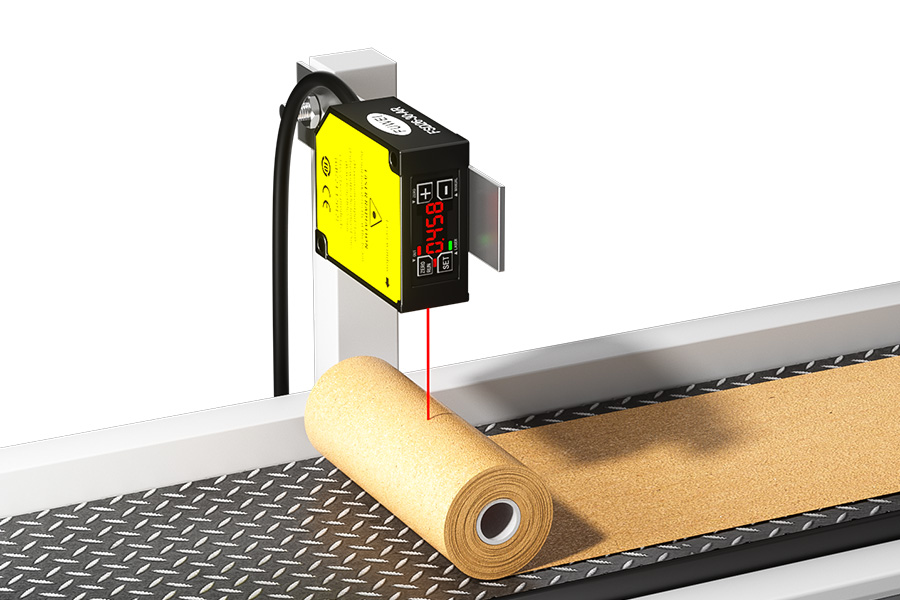

Spiralmateriale resterende mængdeovervågning: realtidsovervågning af spiraldiameterændringer for at opnå præcis materialeforsyningskontrol

Substratkrølningsdetektion: Måling med høj præcision af substratfladhed for at sikre produktkvalitet

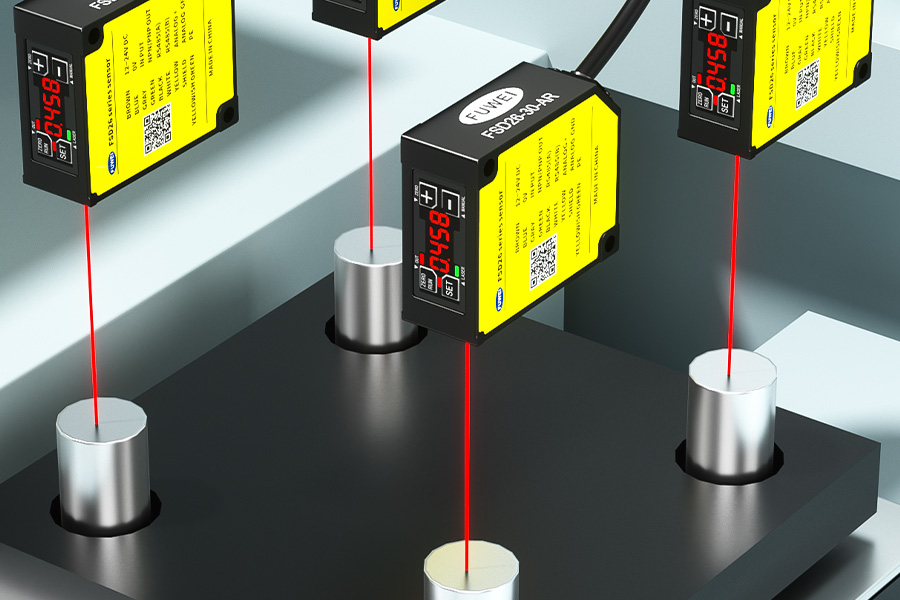

Vejledning efter indsættelse af dybde

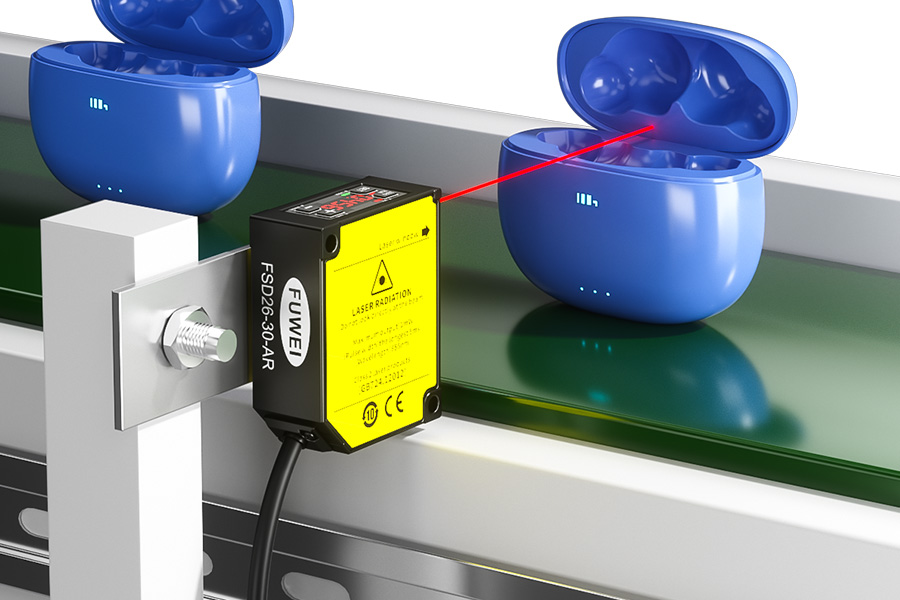

Produkttilstedeværelsesdetektion: Identificerer pålideligt ekstremt små komponenter på transportbånd for at forhindre ubesvarede inspektioner

Til måling af tykkelsesmåling kan FSD26 bruges i tandem med en anden enhed til at opnå detektion af ikke-kontakt tykkelse gennem synkroniseret måling. Nøglen er at sikre, at lysstrålerne fra begge sensorer er koaksiale og at vælge lasersensorer med synkroniseringsfunktionalitet for at opnå præcise måleesultater.

Det fremtidsorienterede industrielle øje

FSD26-laserfortrængningssensoren fra Fuwei-elektronik omdefinerer standarderne for industriel forskydningsmåling med dens mikronniveau-præcision, kompakt design og robust miljøtilpasningsevne. Det integrerer præcisionsoptik, digital signalbehandling og industriel beskyttelsesteknologi til at tackle udfordringerne ved afbalanceringsnøjagtighed, måleområde og miljøtilpasningsevne, som traditionelle sensorer kæmper med.

Efterhånden som den industrielle 4,0 -ERA skrider frem, vil FSD26 blive en kritisk sensingskomponent til opnåelse af intelligent og fleksibel produktion, hvilket giver præcis datastøtte til transformation og opgradering af fremstilling. I dagens forfølgelse af "nul-defekt" -produktion oplyser Fuwei Electronics det intelligente øje af industriel kvalitetskontrol med præcis laserteknologi.
