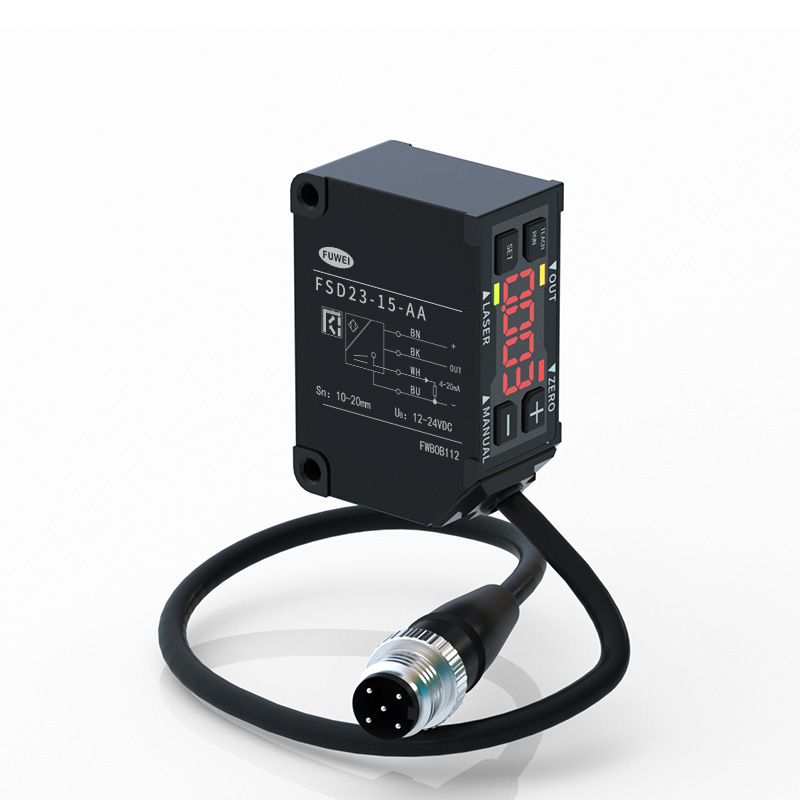

Digital skærmtype med høj præcisionLaserforskydningsafstandssensor

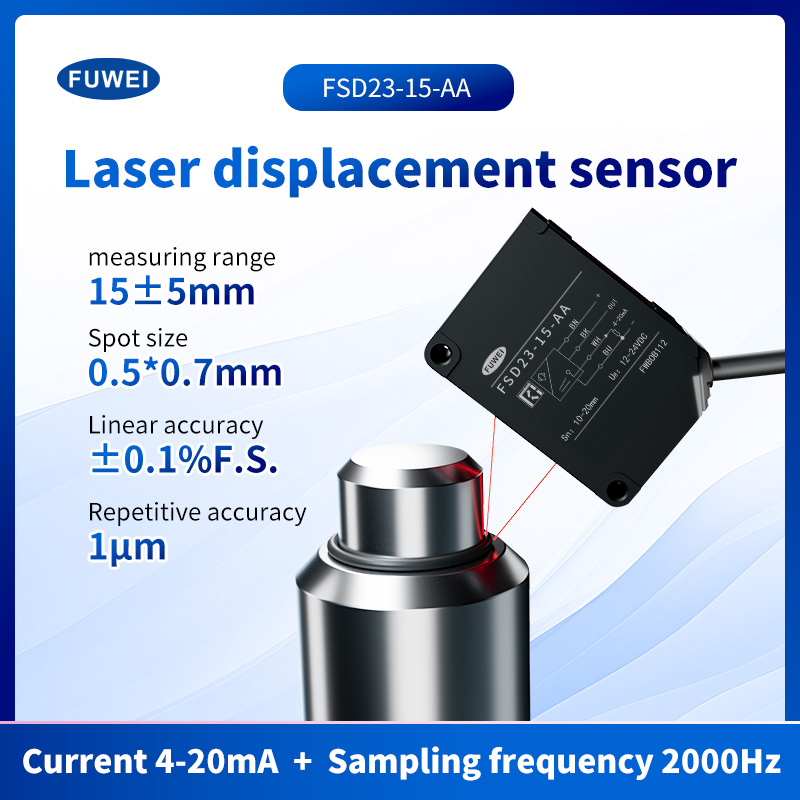

Produktegenskaber:
Varenummer: FSD23-15-AA
Mål centerafstand: 15 mm
Måleområde: ±5 mm
Linearitet:±0,1% F.S.
Gentagelighed: 1μm
Kontroludgang: NPN/PNP maks. 100mA/DC30V ((restspænding 1,8 V maks.)
Forsyningsspænding：24VDC, Samplingperiode: 500 μs, Gennemsnit: 64,Måleafstand:Rækkeviddemidt, Testobjekt: Hvid keramik
Analog spændingsudgang: Udgang 0-10V, udgangsimpedans 100Ω Analog strømudgang: Udgang 4-20mA, tilladt belastningsmodstand under 300Ω
Beskyttelse: IP67
Driftstemperatur/fugtighed: -10~50⁰C / 35 ~ 85% RF uden gnidning eller kondens
Præcise målemuligheder
Højpræcisions CMos-sensor med unikke algoritmerUltrahøj lineær nøjagtighed til berøringsfri, slidfri målingments.
Panelintroduktion:
1,0 μm høj opløsning
Brugervenligheden ved højpræcisionsmåling med en opløsning på op til 1,0 um og det digitale LED-display gør det nyttigt til brug på forskellige produktionssteder rundt om i verden.
Digitalt display
Det er nemt at kontrollere mængden af forskydning og indstille den på samme tid.
IP67 beskyttelseskonstruktion
Med lP67-beskyttelse kan den bruges selv i miljøer med meget fugt og støv. En metalbeklædning er installeret i monteringshullet, og den kan være fast periferisk periferielt periferisk med et drejningsmoment på 0,8 N.m.
Nem at installere
Controllerens funktioner er alle integreret i sensoren, så det er ikke nødvendigt at installere en separat controller, hvilket sparer den nødvendige plads.
NPN/PNP-polaritet er understøttet
Ved at skifte knappen kan NPN/PNP-polaritet anvendes på ét produkt, hvilket reducerer nummerregistreringen til service og vedligeholdelse.

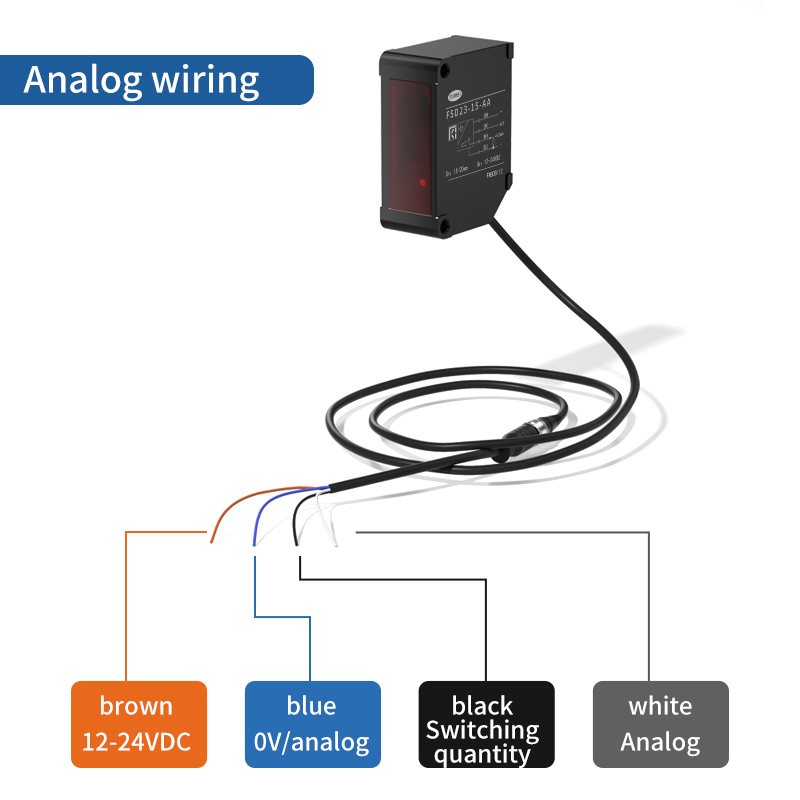

Analog ledning:
Produkt dimensioner:

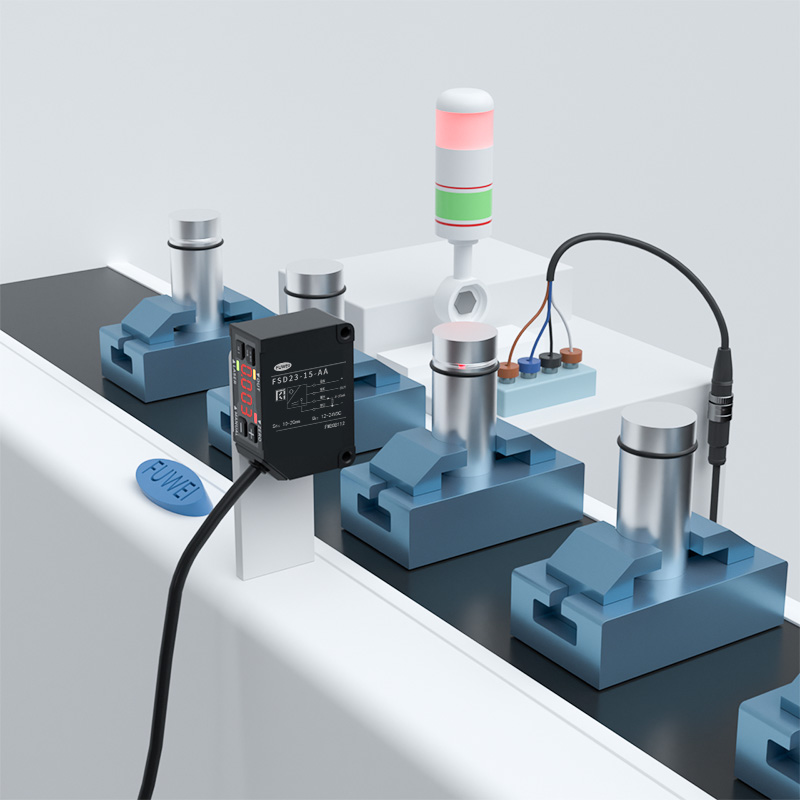

Applikationsfremvisning:
Griberafstandsmåling
Detektion af dispensering af nålepositionering
Bordhøjdeovervågning
Automatisk brænderhøjdekontrol
Produktdisplay:
Tilstande og grundlæggende handlinger:
Sådan skifter du mellem tilstande

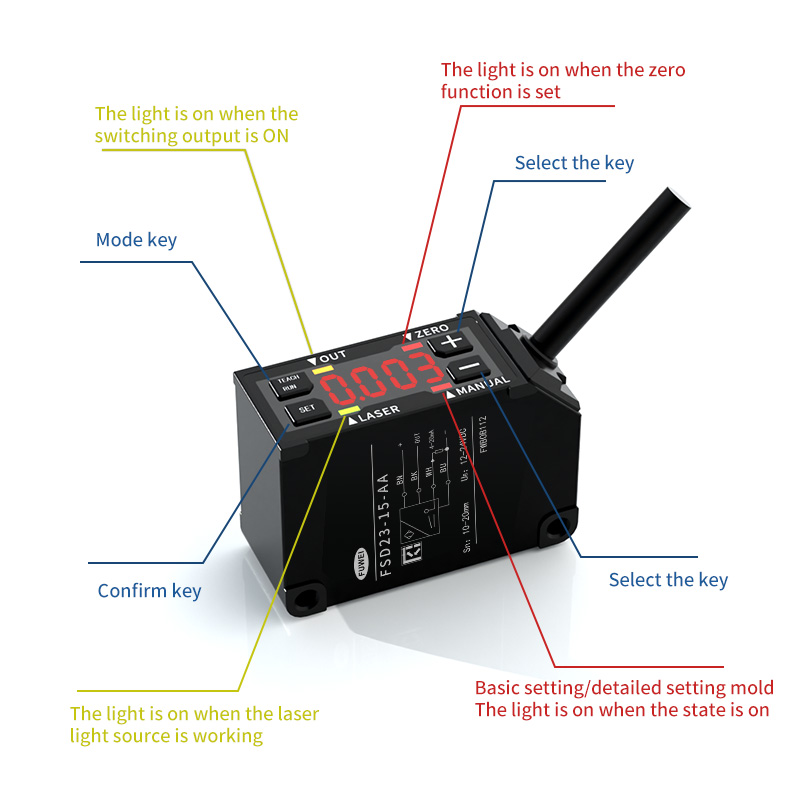

Tryk én gang på knappen "ZERO/RUN" for at vende tilbage til registreringstilstand. Når "MANUAL"-indikatoren er i basisindstillingstilstand eller detaljeret indstillingstilstand, er indikatorlyset tændt.
Sådan indstilles parameterværdien
"+" og "One" knapper: Indstil valget af elementer Justering af den indstillede værdi."ZERO/RUN" knap: Tryk én gang for at gå tilbage Detection mode.
Specifikationer:
Analog strøm 4-20mA Analog spænding 0-10V Laserindikator: Grøn / Nul nulstillingsindikator: Rød Udgangsindikator: Orange / tilstandsindikator: Rød
Varenummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485 kommunikation
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabeltypers-485 kommunikation
/
/
/
FSD23-150-RS485

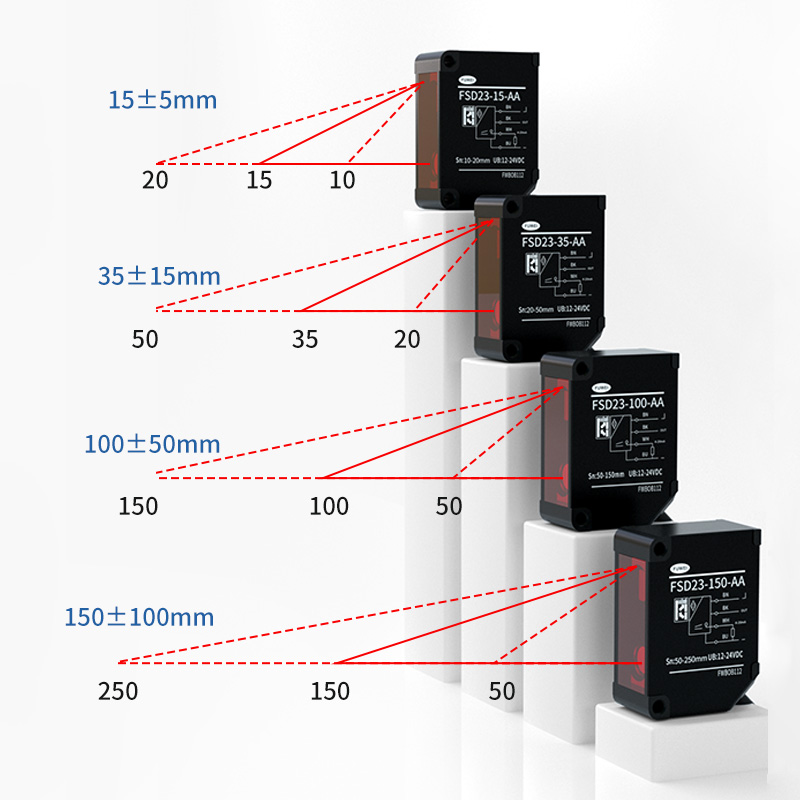

Centrum af måleområdet
15 mm
35 mm
100 mm
150 mm
Måleområde
±5 mm
±15 mm
±50 mm
±100 mm
Lyskilde
Medium. Bølgelængde
Rød laserdiode (bølgelængde 650nm)
Maks. udgangseffekt
390 μW
1mW
Laser klasse
IEC/JIS
Klasse 1
Klasse 2
FDA
KLASSE I
KLASSE II
Pletstørrelse*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearitet
±0,1 % F.S.
±0,1 % F.S.
±0,1 % F.S.
±0,5 % F.S.
Gentagelighed*2
1 μm
6 μm
20 μm
60 μm
Prøveudtagningsperiode
500μs / 1000μs / 2000μs / 4000μs / AUTO
Temperaturdrift (typisk værdi)
±0,02 % F.S./⁰C
±0,02 % F.S./⁰C
±0,05 % F.S./⁰C
±0,08 % F.S./⁰C
Indikator
MF (multifunktion)-indgang
Laser OFF, Teaching, Sample & Hold, One shot, Zero reset
Kontrol output
NPN/PNP maks. 100mA/DC30V ((Residualspænding 1,8 V maks.)
Nuværende forbrug
70mA maks.
Analog strøm
Output 4-20mA, tilladt belastningsmodstand under 300Ω
Analog spænding
Udgang 0-10V, udgangsimpedans 100Ω
Beskyttelseskredsløb
Omvendt forbindelsesbeskyttelse, Overstrømsbeskyttelse
Beskyttelseskategori
IP67 inklusive tilslutningsdel
Driftstemperatur/fugt.
-10~50⁰C / 35 ~ 85% relativ luftfugtighed uden gnidninger eller kondens
Opbevaringstemp./Fugt.
-20 ~ 60⁰C / 35 ~85%/RH
Omgivende belysningsstyrke
Sollys: 20.000 lx max. / Glødelampe: 3.000 lx max.
Vibrationsmodstand
10 ~ 55 Hz, Dobbelt amplitude 1,5 mm, X, Y, Z i 2 timer
Stødmodstand
500mm/s2 (ca. 50G) X,Y,Z 3 gange hver
Materiale
Aluminium
Vægt
Ca. 60 g
Specifikationerne er baseret på tilstanden, medmindre andet er angivet:Omgivelsestemperatur:23⁰C,
Forsyningsspænding: 24VDC, Samplingperiode: 500 μs, Gennemsnit: 64,Måleafstand:Midteområde, Testobjekt: Hvid keramik
*1 Defineret med centerstyrke 1/e2(13,5%) i midten. Der kan være andre lækagelys end den angivne spotstørrelse. Sensoren kan evt
blive påvirket, når der er et stærkt reflekterende objekt tæt på detektionsområdet.
*2 512 gennemsnitstid
